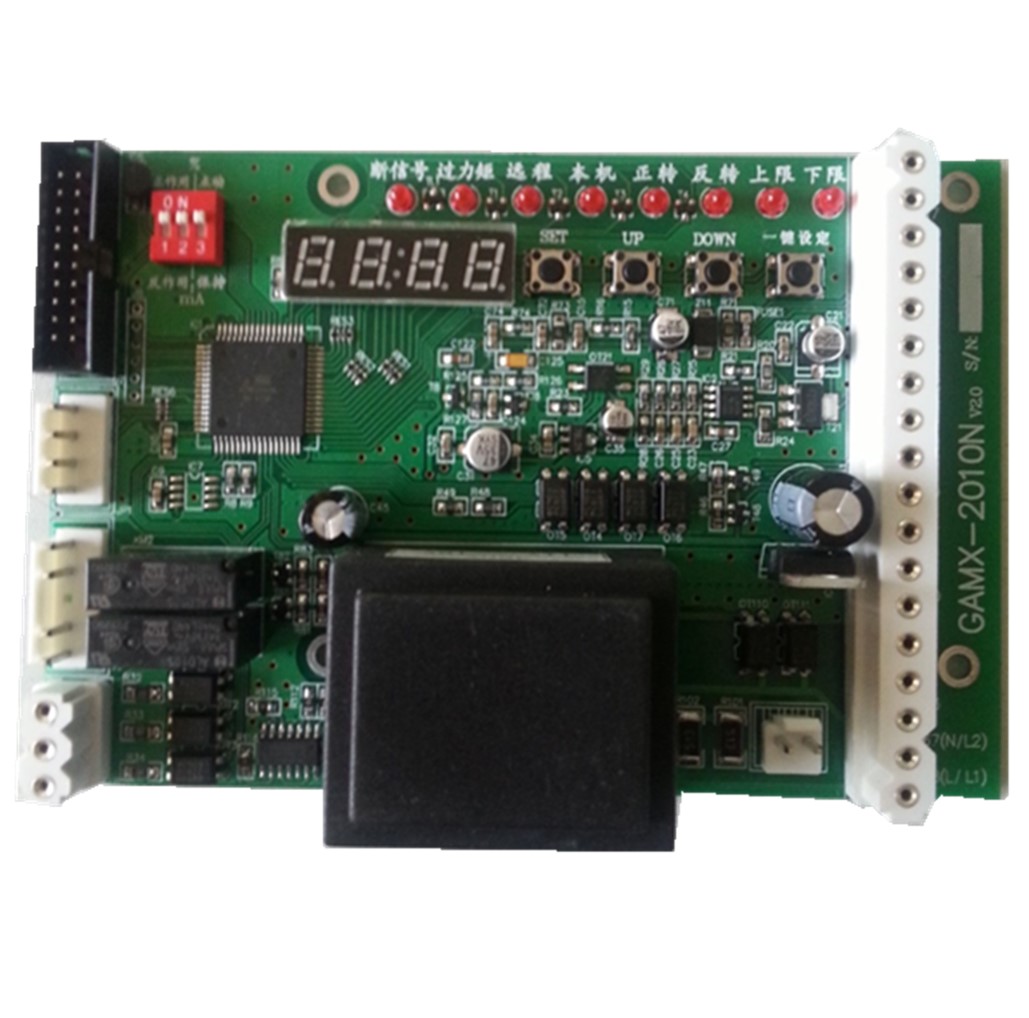

电路控制板GAMX-2010N

电路控制板 GAMX - 2010N 调试说明 (操作人员使用 )

( 一 ) 、自动控制

1 、输入信号： 4-20mA

2 、输出信号： 4-20mA

3 、运行方向：标准形式下执行机构 ( 面对输出轴 ) 顺时针为开启， 4mA 阀关闭， 20mA 阀开启。

4 、中断保持：标准：在失去信号时执行机构保持原位。

( 二 ) 、远程控制

1 、标准：远程控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲远程命令 ( 无自保持 ) ，完成阀的开启和关闭。

2 、非标准：远程控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲远程命令 ( 自保持 ) ，完成阀的开启和关闭。

( 三 ) 、本机控制

1 、标准：本机控制为无源触点控制，在干触点控制的情况下，可使执行机构接收脉冲本机命令 ( 无自保持 ) ，完成阀的开启和关闭。

2 、非标准：通过拨码开关，可使执行机构接收脉冲本机命令 ( 自保持 ) ，完成阀的开启和关闭。

三、编程键定义：

( 一 ) 、 SET 设置键：在手 / 自动运行状态下，按此键小于 5 秒，均可进行手自动切换。只有在本机运行状态下按此键 5-10 秒，进入菜单开锁密码。 10 秒以上，进入恢复出厂设置页面。在主菜单下按此键，进入该项菜单页，在该菜单页下按此键，保存设定值并退出至主菜单。在主菜单“ End ”项按此键返回本机运行状态。

( 二 ) 、正向键：在本机运行状态下按此键，电机正转。在设置状态下按此键使设置值增加。

             当设置数值增加和减少时，按下此键超过 3 秒则快速调节该值。

( 三 ) 、反向键：在本机运行状态下按此键，电机反转。在设置状态下按此键使设置值减少。

             当设置数值增加和减少时，按下此键超过 3 秒则快速调节该值。

( 四 ) 、一键设定键：在本机运行状态下按此键自动进行零满设置。（需调整开限位、关限位与机械零满对应好）。

( 五 ) 、拨码开关： ( 标准状态均置于 ON 位置，见图 2)

图 2

拨码 1 ：换方向，置于 ON 时为正作用，即面对输出轴开阀时顺时针旋转，

               置于 OFF 时为反作用，即面对输出轴开阀时逆时针旋转。

拨码 2 ：置于 ON 时数码管显示阀位 % 数值，置于 OFF 时显示 mA 值。

拨码 3 ：本机运行状态下，置于 ON ：本机点动。

                       置于 OFF ：本机自保持。

四、 运行操作 ( 操作员使用程序 )

1 、开机上电：执行机构上电后即进入自动状态，此时显示百分比。

2 、自动 / 手动工作方式的切换：按 SET 键切换。

3 、手动工作方式：手动灯亮，按 UP 键电机正转；按 DOWN 键电机反转，键松开电机停转。

4 、自动工作方式：自动灯亮，执行机构接收计算机信号输出正反转控制。此时按 UP 、 DOWN 键无效。

5 、零满设置： 0度，90度 设置。在本机状态下，按一次一键设定键，按 UP 键或 DOWN 键使输出至机械开位，调整开限位开关；按 UP 键或 DOWN 键使输出至机械关位，调整关限位开关。调整中，数码管出现－ 15.0 至 15.0 范围的数，确保输出在关限位后调整导电塑料电位器使数码管显示“ 0.0 ”后锁紧电位器；再按一键设定键，数码管显示“――――”，执行器自动转动并记忆零度和满度，直至数码管出现“ 0.0 ”零满调试结束。

恢复出厂设定：在本机运行模式下连续按住 SET 键 10 秒以上 ( 当数码管显示“ 0000 ”时不予理会 ) 当数码管显示“ FAC ”并且闪烁时，按下 UP 或者 DOWN 键即恢复出厂设定并退出至本机运行状态；按下 SET 键取消恢复出厂设定，并退出至本机运行状态。遥控器无此权限，须在控制板上实现。

如调试需要，请联系索要具体说明书，15602023027
