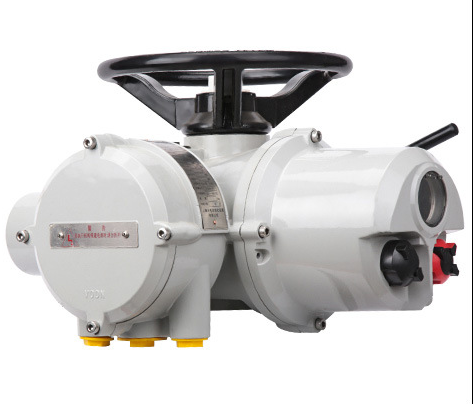

IQ多回转执行器IQ18

罗托克电动装置

型号	转数	转矩
IQC18	18/24	108
IQC25	18/24/36/48	450
IQC35	18/24/36/48	650
IQC40	18/24/36/48	1100
IQC70	18/24/36/48	1500
IQC90	24	3000

★输入信号：（一）模拟信号 a.4-20mA.DC输入阻抗 250Ω

b.0-10mA.DC输入阳抗 250Ω

           （二）开关量信号

★输出信号：（一）阀位反馈信号 :4-20mA.DC    负载阻抗 ≤750

★输出轴力矩、转速、行程、时间见表 1、表 2、表 3、表 4、表 5、表 6、表 7

★遥控智能电动装置消耗功率见表 1、表 2

★基本误差 :（一）： IA、 IM多转式遥控智能电动装置         ≤1％

（二）：标准角行程电动装置、调节型角行程遥控智能电动装置       ≤1 ％

（三）： IML 直行程遥控智能电动装置行程 ≥25mm      ≤1 ％

★死区      0.1-9.9％可调默认设置为 ≤0.5％

★中途限位  开限位设置范围为 40％ -100％

关限位设置范围为 0％ -60％

★间隙 :   （一） IM多转式调节型遥控智能电动装置 ≤1

（二） IA多转式标准型遥控智能电动装置 ≤1°

（三） IML直行程遥控智能电动装置 ≤1mm

（四）调节型角行程遥控智能电动装置 ≤1°

（五）标准型角行程遥控智能电动装置 ≤1°

★禁止运行时间     0-99秒可调

★供电电源    三相三线制电压， 24v、 30v、 110v、   220V 、 380v 、 415v、 440V 、 460v、 660V（ 10％）

变频电压 220V、 380V（± 10％）

频率 :50/60HZ（± 1％）

★外壳防护等级 :    IP68

★防爆等级       （一）遥控器本

（二）遥控智能电动装置

★输出触点容量 :    220V.AC， 5A;  30V. DC. 5A

★使用环境条件：   (一 )环境温度 :- 25-＋ 70℃

(二 ))相对湿度 : 5％ -98％

(三 )大气压力 :86-106kPa

(四 )空气介质 : 周围空气中无腐性性气体。

★抗干扰指标： a.外碰场 ≤400A/m， 50Hz

b.共模干扰 250v.50H

c.串模干扰       有效值为 1V的交流信号

频率为 50HZ，相位 0-360˚

d.静电放电 :4V

e.电快速瞬间脉冷群 :电源端 1000V 信号输入端 :500V

t.射频于键 :频率 80-1000MHZ  试验场强 3v/m，距离 1m

g.浪涌干扰 :1kV
