B+RS160/K40H调节型底座式执行器
详情
B+RS160/K(F)40H 系列 电动执行机构
B+RS160/K(F)40H 系列 电动执行器 属于 SD 推出的 Bernard 系列 角行程电动执行器 ，该系列电动执行器常广泛应用于电力、冶金、石化、建材、供热、照明等行业。 工业、水处理等行业。
B+RS160/K(F)40H 系列电动执行机构概述：

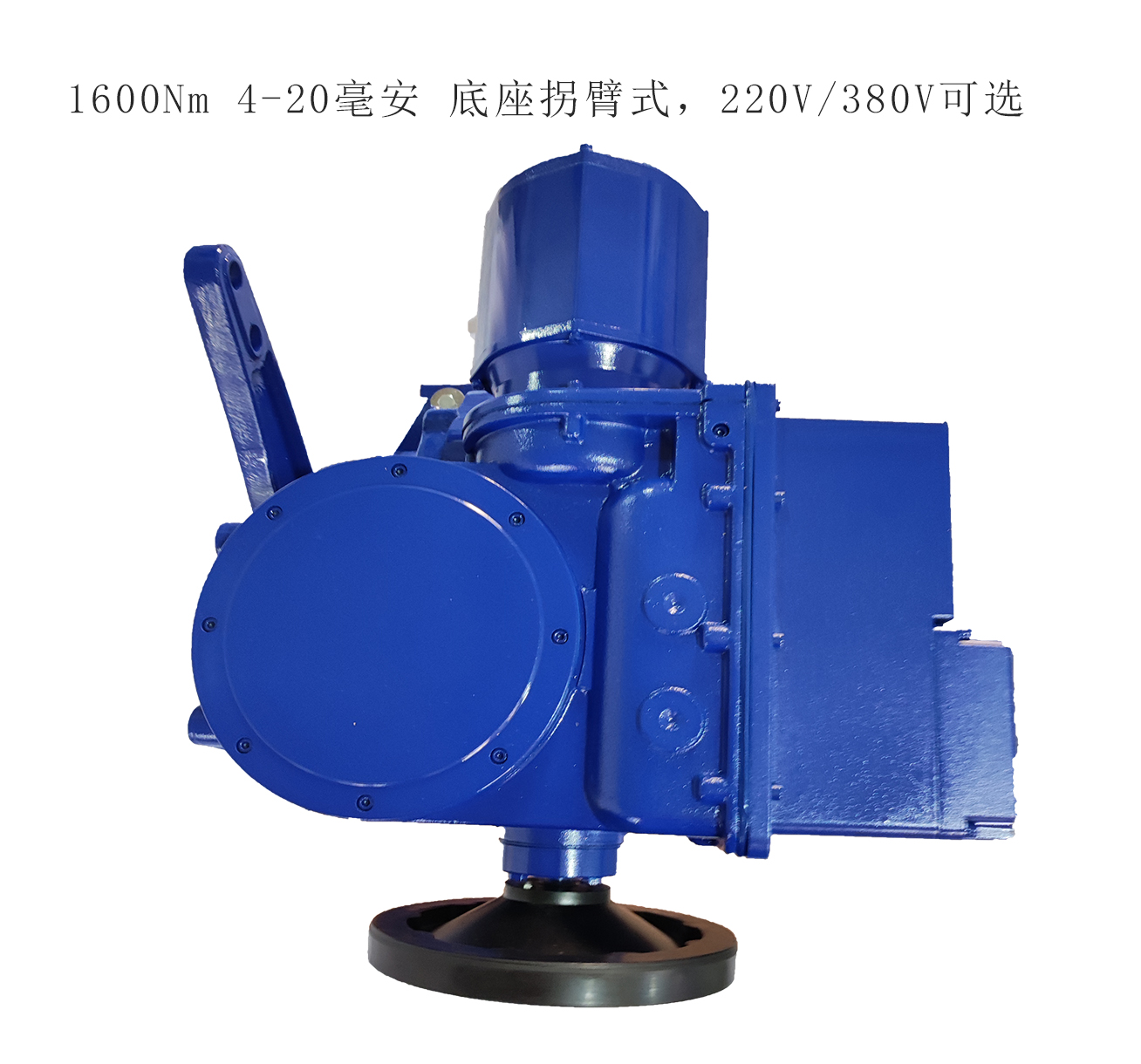

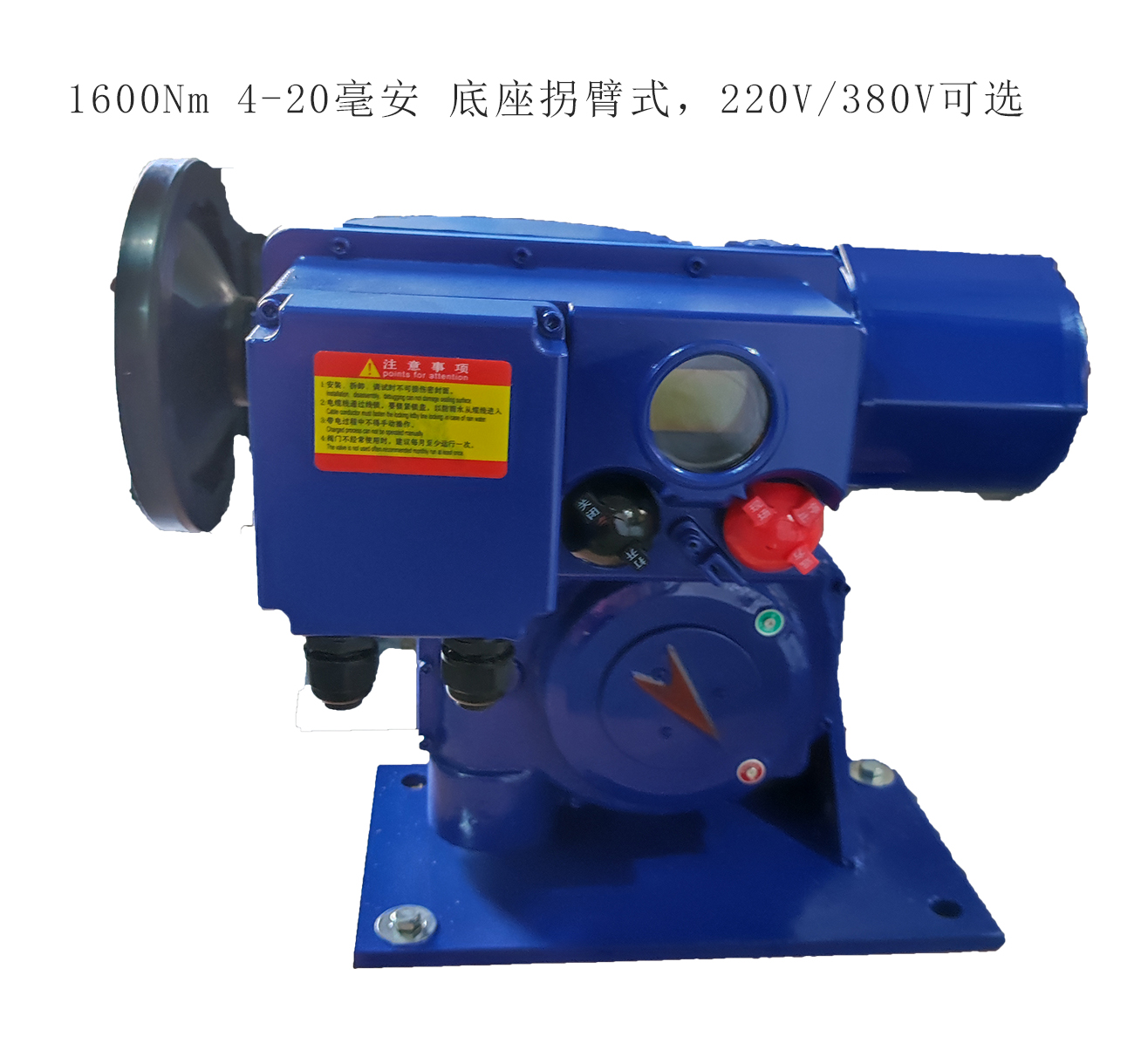

产品名称：B+RS160/K(F)40H系列角行程 伯纳德电动执行器
产品型号：B+RS160
产品力矩：1600NM
产品推力： N
行 程：28S，40S
产品电源： 220V 380V 415V
控制方式：手动（手轮）、就地电动手操、自动（模拟量控制）
输入信号：4-20mA
输出信号：4-20mA
B+RS160/K(F)40H系列角行程 伯纳德 电动执行器是采用技术的电动执行器。
它是一个智能化的控制系统。
|

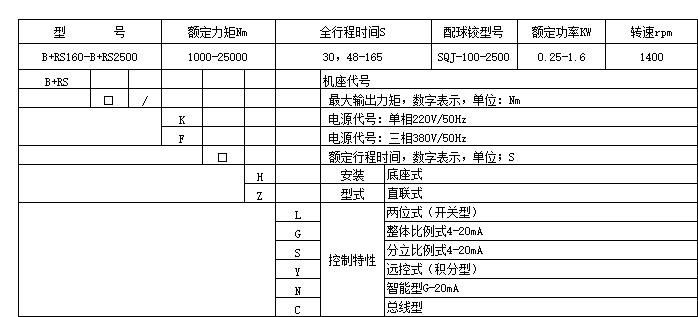

OA- |
|
|
|
|
|
|
机座代号，见下表 |
|
|
AS- |
|
|
|
|
|
|
||
|
BS- |
|
|
|
|
|
|
||
|
A+RS |
|
|
|
|
|
|
||
|
B+RS |
|
|
|
|
|
|
||
|
|
□ |
/ |
|
|
|
|
输出力矩，数字表示，单位： 10Nm，见下表 |
|
|
|
K |
|
|
|
电源代号 |
单相 220V/50HZ |
||
|
F |
|
|
|
三相 380V/50HZ |
||||
|
|
□ |
|
|
额定行程时间，数字表示，单位： S，见下表 |
||||
|
|
Z |
|
安装方式 |
直联式 |
||||
|
H |
|
底座式 |
||||||
|
|
L |
控制特性 |
两位式（开关式） |
|||||
|
G |
整体比例调节型（标准型） |
|||||||
|
S |
分立式比例调节型 |
|||||||
|
Y |
远控型（积分型） |
|||||||
|
N |
智能型 |
|||||||
|
C |
总线型 |
|||||||
示例
①B+RS160/K40H
B+RS型,额定输出力矩1600Nm,单相电源,整个行程40秒,底座式,整体比例调节型。

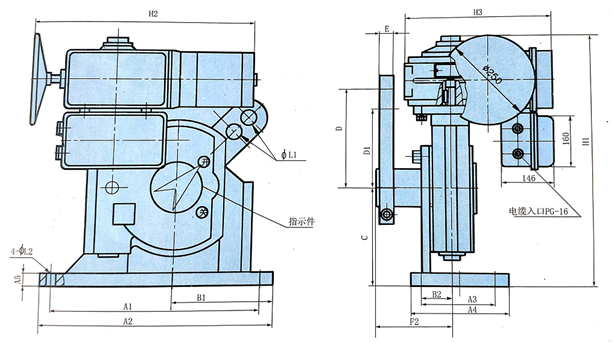

B+RS160/K40H底座式电动执行器外型及安装尺寸
|
型号 |
A1 |
A2 |
A3 |
A4 |
C |
D1/D |
A5 |
B1 |
B2 |
⏀ L1 |
⏀ L2 |
|
A+RS100 |
240 |
280 |
150 |
190 |
170 |
200/250 |
12 |
140 |
45 |
20 |
17 |
|
B+RS160 |
375 |
435 |
175 |
235 |
170 |
200/250 |
18 |
225 |
87 |
20 |
22 |
|
B+RS250 |
500 |
560 |
180 |
240 |
230 |
200/250 |
18 |
240 |
97 |
30 |
22 |
|
B+RS400 |
500 |
560 |
180 |
240 |
230 |
200/250 |
18 |
240 |
97 |
30 |
22 |
|
B+RS600 |
480 |
540 |
260 |
320 |
267 |
350 |
20 |
200 |
108 |
46 |
22 |
|
B+RS800 |
630 |
700 |
250 |
320 |
370 |
400 |
30 |
365 |
160 |
40 |
32 |
|
B+RS1000 |
630 |
700 |
250 |
320 |
370 |
400 |
30 |
365 |
160 |
40 |
32 |
|
B+RS1200 |
630 |
700 |
250 |
320 |
370 |
400 |
30 |
365 |
160 |
40 |
32 |
