天津伯纳德AS-25/K30H

天津 伯纳德 AS-25/K30H

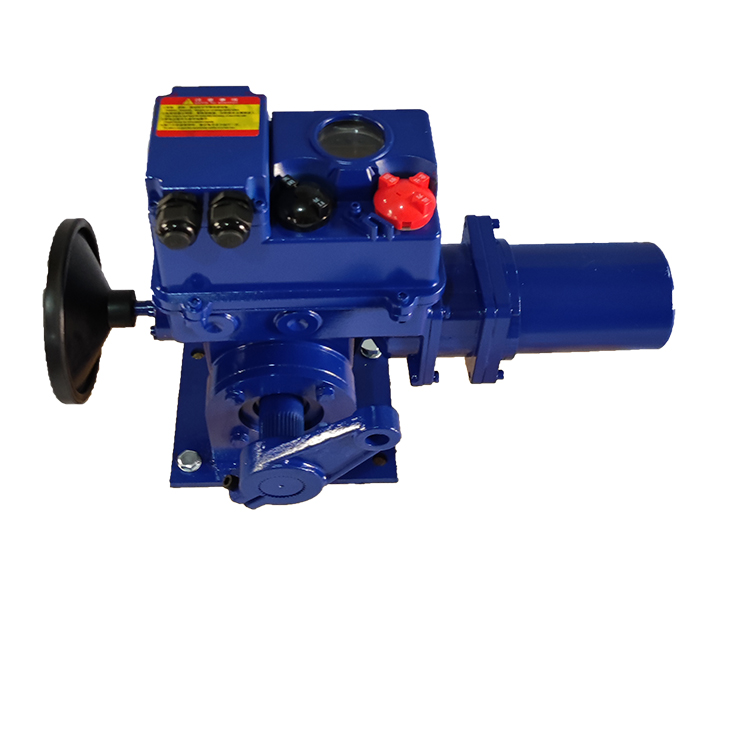

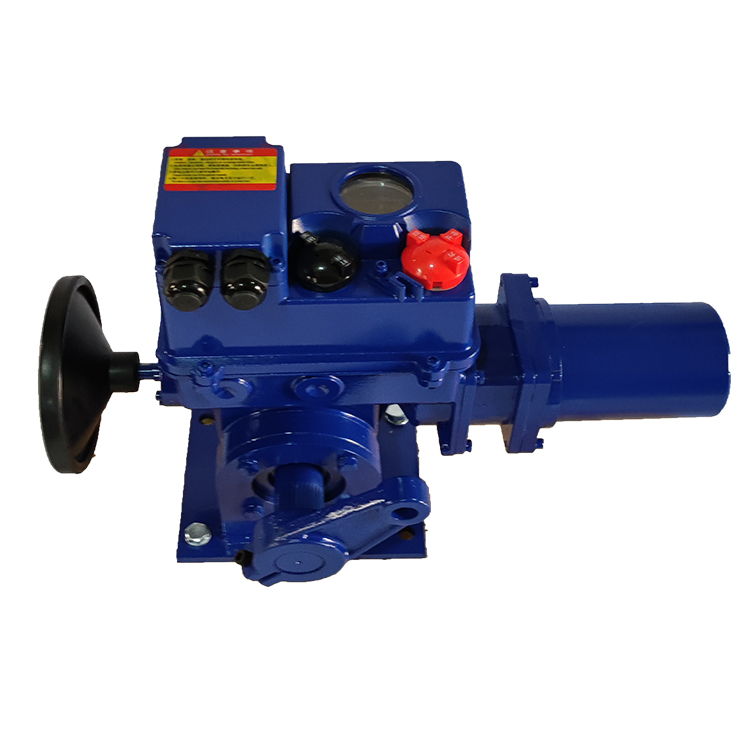

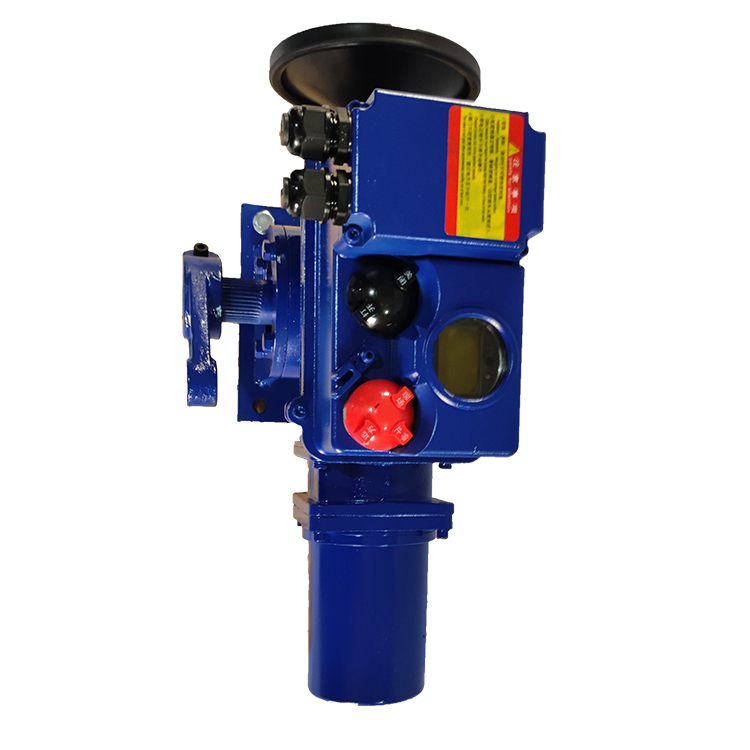

AS-25/K30H是 伯纳德电动执行器 , SD系列中力矩为250Nm的执行机构，它能够将系统的控制信号转化成输出件的位移输出力矩或推力来控制阀门内截流件的位置或其它调节机构，使被控介质按系统规定的状态工作。

产品型号： AS-25/K(F)30H

产品力矩： 250 NM

输入信号： 4-20mA

输出信号： 4-20mA

产品电源： 220V 380V 415V

行 程： 30S

控制方式：手动（手轮）、就地电动手操、自动（模拟量控制）

产品分类及用途： 电动执行器 是工业自动化仪表中的执行器单元。它接收来自调节器、 PLC、 DCS等控制计算机的信号，自动完成调节动作。是自动控制系统不可缺少的主要设备。广泛应用于电站、冶金、石油、化工、矿山、轻工、制药、燃气、建材、交通级城市地铁、供水、污水处理等行业。

型号	额定力矩（Nm)	全行程时间(S)	法兰安装式	底座安装式	配用电机参数
			安装法兰ISO标准	球铰链型号	电压代号	额定功率KW
AS-25/K30H	250	30	F10	SQJ-25	K;F	0.065
A+RS100/30H	1000	30	F12	SQJ-100	K:F	0.16
BS-60/K30H	600	30	F14	SQJ-60	K:F	0.16
B+RS160	1600	40	F14	SQJ-160	K:F	0.4
B+RS250	2500	40	F16	SQJ-250	K;F	0.4
B+RS400	4000	65	F16	SQJ-400	K;F	0.4
B+RS600	6000	105	F16	SQJ-600	K:F	0.4
B+RS800	8000	105	F16	SQJ-800	F	1
B+RS1000	10000	125		SQJ-1000	F	1
B+RS1200-1600	12000-16000	150		SQJ-1200	F	1.5

AS-25/K30H电动执行器主要用于驱动90度转角的阀门如蝶阀、球阀、百页阀、风门、旋塞阀、挡板阀等。

AS-25/K20H底座式安装尺寸和外型尺寸

AS-25/K30H直联式安装尺寸及外型尺寸
